Esimerkkejä tilavuuslaskelmista

Tällä sivulla esittelemme muutamia tilavuuslaskelmia: kuvauslento, käsittely sekä tulokset. Lopputuotteena tarkka 3D-malli, jota voidaan käyttää mittojen, kuten tilavuuden tai korkeuden määrittämiseen. Myös muut mitat ovat mahdollisia, kuten pinta-ala.

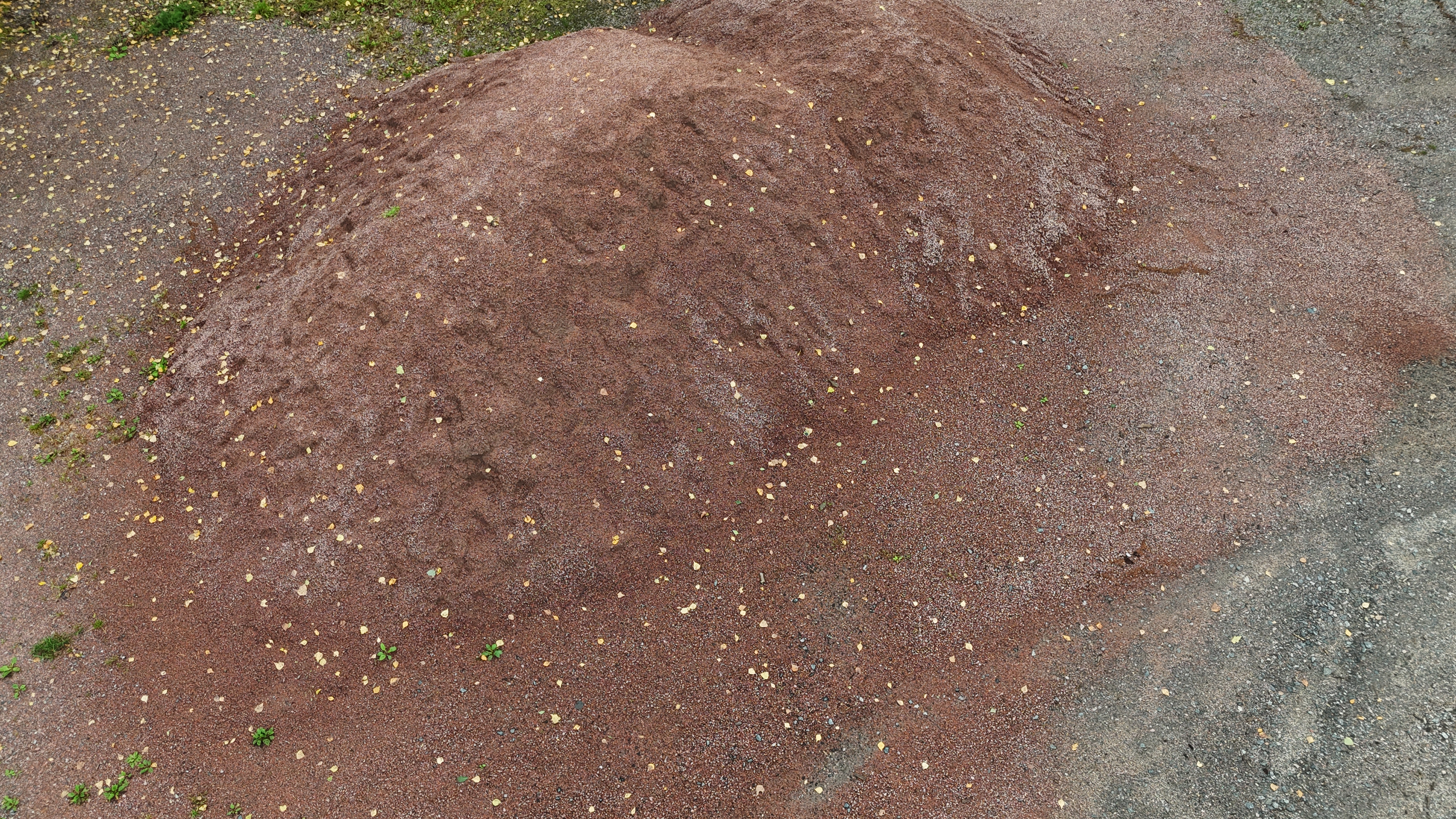

Kuva hiekkakasasta

Lyhyt kuvaus

Kohde
Hiekkakasa
Lennot
Nelikopterilla, 5 m AGL, risti-ruudukko (80/70 %) Nadir + oblique -kuvat
GSD (keskiarvo)
n. ~1 mm/px (5 m AGL)
Prosessointi
Valokuvaus → Mallin teko → 3D-mallin käsittely → Pistepilven käsittely → Tilavuuslaskelma → raportointi
Tarkoitus
Tilavuuden ja korkeuden määrittäminen

Tulokset

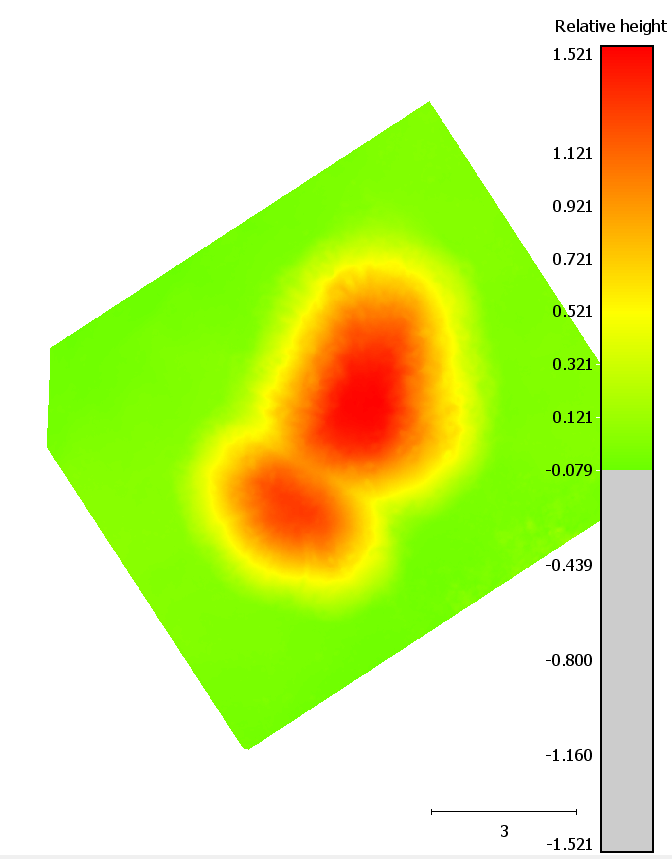

2.5D tilavuuslaskennan esimerkki
2.5D-tilavuus: Ohjelmisto muodostaa pistepilvestä kaksiulotteisen ruudukon, jonka resoluution voi määritellä. Jokainen ruudukon solu saa korkeusarvon pistepilven mukaan. Korkeuden vertailukohta voidaan asettaa sovittamalla taso hiekkakasan vieressä olevan maan pisteisiin. Tämän hiekkakasan tilavuudeksi saatiin 24,576 m3.

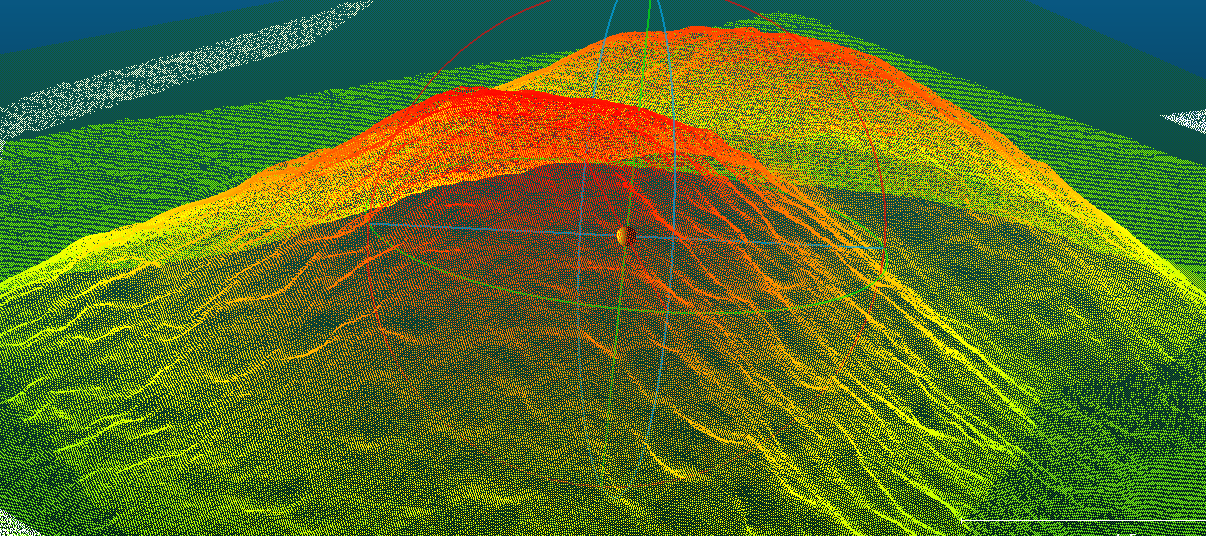

3D-tilavuuden visualisointi
3D-tilavuus: Mallin tilavuuslaskelman järkevyyden voi tarkistaa myös visuaalisesti ohjelmistossa.

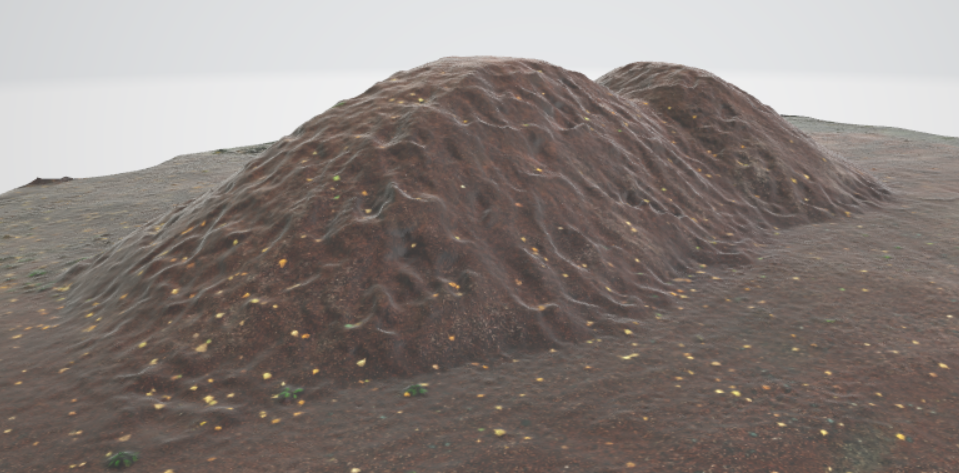

Hiekkakasan 3D-näkymä Blenderissä
