Peltoesimerkki – DEM ja korkeuskäyrät ortoilmakuvassa

Tällä sivulla esittelemme noin 4 hehtaarin peltoalueen fotogrammetria-projektin: kuvauslento, käsittely sekä tulokset. Lopputuotteina tarkka kohtisuora ilmakuva, DEM (korkeusmalli) ja korkeuskäyrät, joita voidaan hyödyntää mm. kuivatussuunnittelussa ja ajo-urien suunnittelussa.

Lyhyt kuvaus

Kohde

Pelto, n. 4 ha

Lennot

Nelikopterilla, 30–100 m AGL, risti-ruudukko (80/70 %) Nadir + oblique -kuvat

GSD (keskiarvo)

n. ~1 cm/px (65 m AGL), ortoilmakuva ~10 cm/px

Prosessointi

Valokuvaus → Mallin teko → 3D-mallin käsittely/kohtisuora projektio → DEM/korkeuskäyrät → korkeuskäyrien ja projektion yhdistäminen → raportointi

Tarkoitus

Maaston muotojen tunnistaminen, pinta-alan ja etäisyyden mittaus

Tulokset

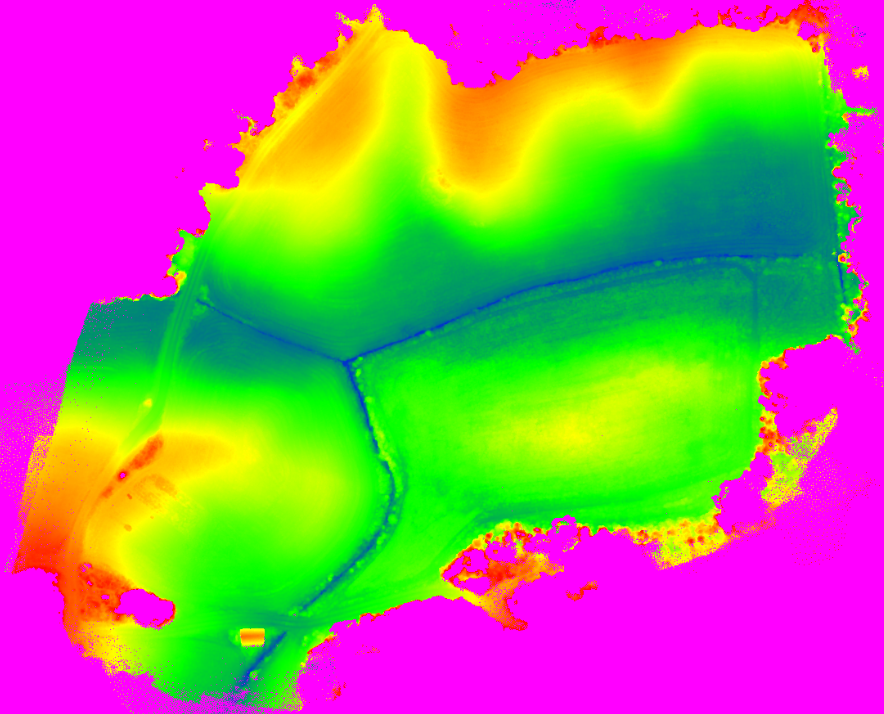

DEM (hillshade): DEM ei ole vain havainnollinen 2D-värikuva. Jokainen pikseli tallentaa korkeustiedon, jota voidaan käyttää analyysiin. Sininen = matala, punertava = korkeampi.

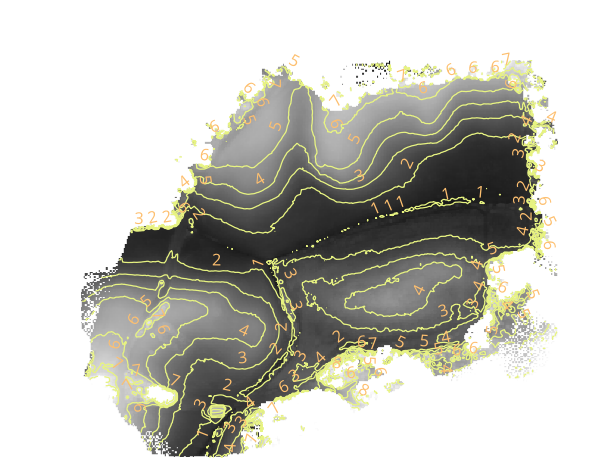

Korkeuskäyrät: Teemme korkeuskäyrät sovelluskohtaisesti järkevällä välillä asiakkaan toiveet huomioiden.

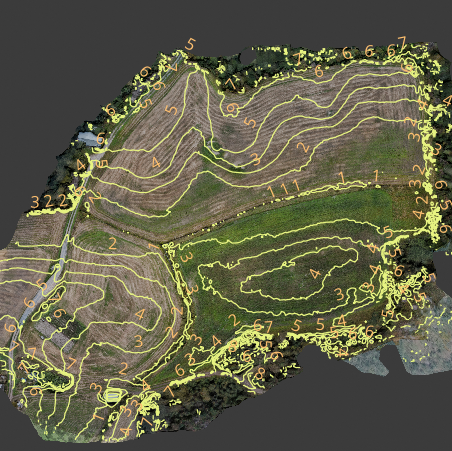

Ortoilmakuva + käyrät: kohtisuora projektio ja maaston muodot samalla kartalla. Mahdollistaa mm. pituuksien, pinta-alojen ja kulmien mittaukset. Reunoilla näkyvät kiemurat tulevat puista ja ne voi jättää huomioimatta.

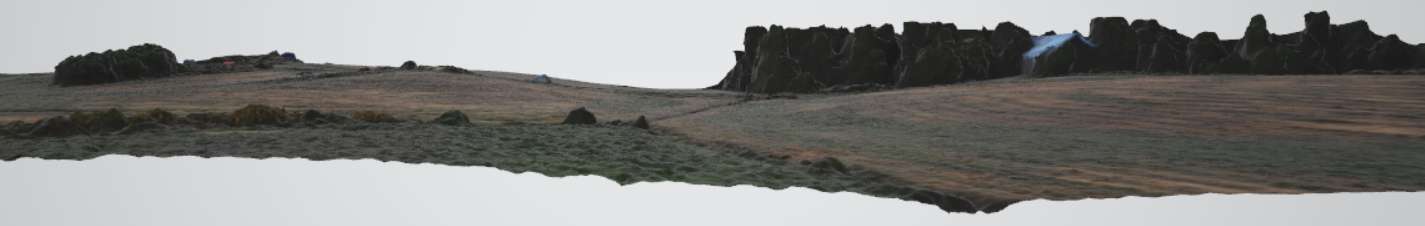

3D-malli: Pääsy alueen 3D-malliin. Laajemmat mahdollisuudet kvantitatiiviseen analyysiin.

Mitä tästä opitaan?

Kuivatus: DEM paljastaa painanteet ja mahdolliset veden kertymäalueet → ojat/putket kohdistetusti.
Eroosio: jyrkimmät kohdat näkyvät käyrien tiheytenä → ajosuunta ja maanmuokkaus voidaan säätää.
Syötteiden optimointi: alavilla, märillä alueilla lannoite voi huuhtoutua → säästöä ja parempi tuotto.
Dokumentointi: ajantasainen ortoilmakuva toimii liitteinä (tuki/varmistus/raportointi).

Muuta

DEM-resoluutio on säädettävissä
Orton pikselikoko on säädettävissä
Voimme lisätä projektiin koordinaatiston
Korkeuskäyrät ja värikartat saadaan myös 3D-näkyminä – mahdollistaa kvalitatiivisen nopean tarkastelun.
